monolith – technische daten
Serie rock – Kaminofen
Es gibt außer den Standardanschlüssen (Rauchrohr, Verbrennungsluft), wie in der nachstehenden Tabelle
gelistet, bei den meisten Modellen noch weitere Anschlussmöglichkeiten (s. Technische Datenblätter).

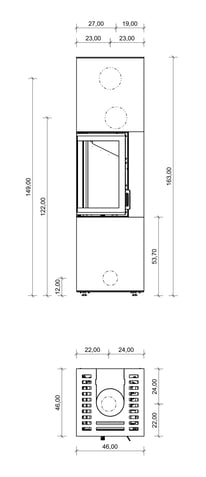

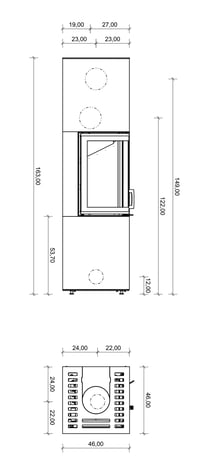

| Leistungsdaten | K30XL | K60XL | K70XL |
| NW-Leistung, kW | 6,0 | 5,9 | 5,9 |
| Wirkungsgrad, % | > 80,0 | > 80,0 | > 80,0 |
| Abgasmassenstrom bei NW, g/s | 5,8 | 4,9 | 4,9 |
| Abgastemp. Abgasstutzen, °C | 282 | 325 | 325 |
| Feinstaub, mg/m3 | 29,9 | 19 | 19 |
| NOx, mg/m3 | 104,7 | 106 | 106 |
| CO2, mg/m3 | 500,1 | 1125 | 1125 |
| OGC, mg/m3 | 21,3 | 68 | 68 |
| Mindestförderdruck bei NW, Pa | 12 | 12 | 12 |
| Energieeffizienzklasse | A+ | A+ | A+ |
| Energieeffizienzindex EEI | 109,8 | 107,0 | 107,0 |
| Verbrennungsluftbedarf, m³/h | 15,5 | 15 | 15 |
| Max. Holzauflagemenge kg/h | 1,8 | 2,6 |
2,6 |
| Rauchrohr | K30XL | K60XL | K70XL |
| Durchmesser in mm | 150 | 150 | 150 |
| Höhe in cm (Abgang hinten) | 135 | 122 / 149 | 122 / 149 |
| Verbrennungsluftstutzen (hinten und unten möglich*) | K30XL | K60XL | K70XL |
| Durchmesser in mm | 100 | 100 | 100 |
| Maße | Gewicht | K30XL | K60XL | K70XL |
| Gesamthöhe in cm | 165,00 | 163,00 | 163,00 |
| Gesamtbreite in cm | 40,00 | 46,00 | 46,00 |
| Gesamttiefe in cm | 40,00 | 46,00 | 46,00 |
| Gewicht in kg (ca.) | 192 | 220 | 220 |
| Max. Scheitholzlänge in cm | 33 | 33 | 33 |
| Scheibenmaße in cm (B x T x H) | 39 x 19 x 50 | 34 x 34 x 55 | 34 x 34 x 55 |
| Prüfungen | Zulassungen | K30XL | K60XL | K70XL |
| DIN EN 16510 | 🗸 | 🗸 | 🗸 |
| 1. BlmSchV. | 2. BlmSchV. | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 |
| Aachener | Münchener | Regensburger | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 |
| Art. 15 a B-VG (Österreich) | 🗸 | 🗸 | 🗸 |
| DIN+ | 🗸 | 🗸 | 🗸 |
* Die K-Modelle verfügen über einen Anschlussstutzen nach unten. Von diesem aus kann mittels Verbindungsleitung nach unten oder hinten angeschlossen werden.
Serie modul – Heizkamin
Es gibt außer den Standardanschlüssen (Rauchrohr, Verbrennungsluft), wie in der nachstehenden Tabelle
gelistet, bei den meisten Modellen noch weitere Anschlussmöglichkeiten (s. Technische Datenblätter).

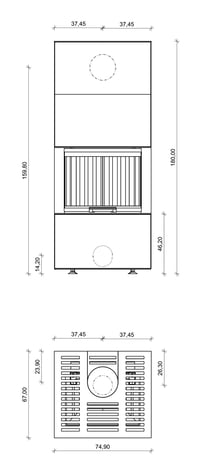

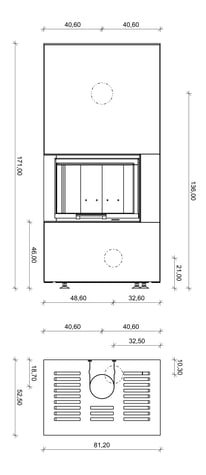

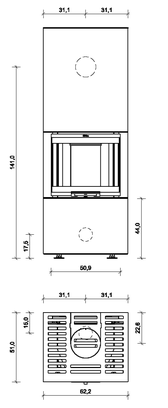

| Leistungsdaten | U10 | U20 | U30 | U50 | U55 | U60 | U65 | G10 | L10 | L20 |
| NW-Leistung, kW | 7,9 | 8,5 | 10,0 | 10,0 | 10,0 | 15,0 | 15,0 | 5,9 | 7,8 | 7,8 |
| Wirkungsgrad, % | > 80,0 | 77,0 | > 80,0 | > 80,0 | > 80,0 | 79,7 | 79,7 | > 80,0 | > 80,0 | > 80,0 |
| Abgasmassenstrom bei NW, g/s | 9,0 | 11.1 | 10,5 | 12,0 | 12,0 | 17,4 | 17,4 | 6,1 | 7,1 | 7,1 |
| Abgastemp. Abgasstutzen, °C | 266 | 287 | 225 | 231 | 231 | 270 | 270 | 219 | 267 | 267 |
| Feinstaub, mg/m3 | 29 | 29 | 28 | 25 | 25 | 29 | 29 | 18 | 28 | 28 |
| NOx, mg/m3 | 120 | 121 | 126 | 110 | 110 | 120 | 120 | 85 | 83 | 83 |
| CO2, mg/m3 | 1190 | 1150 | 1250 | 1064 | 1064 | 827 | 827 | 1000 | 1182 | 1182 |
| OGC, mg/m3 | 66 | 64 | 94 | 53 | 53 | 45 | 45 | 53 | 42 | 42 |
| Mindestförderdruck bei NW, Pa | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 11 | 11 |
| Energieeffizienzklasse | A | A | A+ | A+ | A+ | A | A | A+ | A+ | A+ |
| Energieeffizienzindex EEI | 105,7 | 102,7 |
108,0 |
109,0 | 109,0 | 106,0 | 106,0 | 112,2 | 111,0 | 111,0 |
| Verbrennungsluftbedarf, m³/h | 24,7 | 30,5 | 33,0 | 33,8 | 33,8 | 48,7 | 48,7 | 17,7 | 27,9 | 27,9 |
| Max. Holzauflagemenge kg/h | 2,5 | 2,9 | 3,6 | 3,0 | 3,0 | 4,6 | 4,6 | 1,8 | 2,2 | 2,2 |

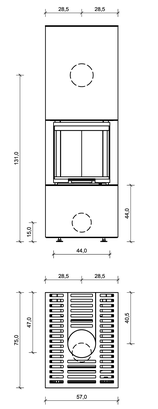

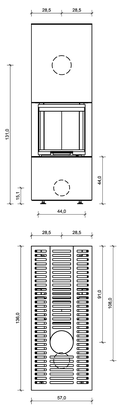

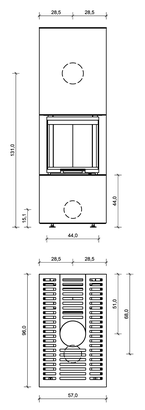

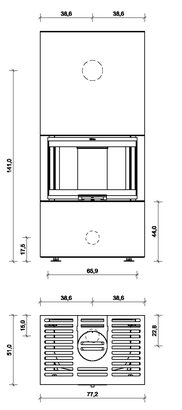

| Maße | Gewicht | U10 | U20 | U30 | U50 | U55 | U60 | U65 | G10 | L10 | L20 |
| Gesamthöhe in cm | 170,00 | 170,00 | 178,80 | 170,00 | 170,00 | 170,00 | 170,00 | 170,00 | 170,00 | 170,00 |
| Gesamtbreite in cm | 62,20 | 77,20 | 74,90 | 57,00 | 57,00 | 57,00 | 57,00 | 77,40 | 81,20 | 81,20 |
| Gesamttiefe in cm | 51,00 | 51,00 | 67,00 | 75,00 | 115,00 | 96,00 | 136,00 | 52,50 | 52,50 | 52,50 |
| Gewicht in kg (ca.) | 285 | 350 | 415 | 330 | 415 | 400 | 480 | 335 | 380 | 380 |
| Max.Scheitholzlänge in cm | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 |
| Scheibenmaße in cm (B x T x H) | 51 x 27 x 45 | 66 x 27 x 45 | 60 x 34 x 48 | 44 x 47 x 47 | 44 x 47 x 47 | 44 x 68 x 47 | 44 x 68 x 47 | 55 x 0 x 40 | 58 x 31 x 42 | 58 x 31 x42 |
| Rauchrohr | U10 | U20 | U30 | U50 | U55 | U60 | U65 | G10 | L10 | L20 |
| Durchmesser in mm | 150/180 | 150/180 | 200 | 180 | 180 | 180 | 180 | 150 | 150 | 150 |
| Höhe in cm (Abgang hinten) | 141,50 | 141,50 | 159 | 131 | 131 | 131 | 131 | 135 | 135 | 135 |
|
Verbrennungsluftstutzen (hinten und unten möglich*) |
U10 | U20 | U30 | U50 | U55 | U60 | U65 | G10 | L10 | L20 |
| Durchmesser in mm | 125 | 125 | 150 | 150 | 150 | 150 | 150 | 125 | 125 | 125 |
| Maße | Gewicht | U10 | U20 | U30 | U50 | U55 | U60 | U65 | G10 | L10 | L20 |
| Gesamthöhe in cm | 170,00 | 170,00 | 178,80 | 170,00 | 170,00 | 170,00 | 170,00 | 170,00 | 170,00 | 170,00 |
| Gesamtbreite in cm | 62,20 | 77,20 | 74,90 | 57,00 | 57,00 | 57,00 | 57,00 | 77,40 | 81,20 | 81,20 |
| Gesamttiefe in cm | 51,00 | 51,00 | 67,00 | 75,00 | 115,00 | 96,00 | 136,00 | 52,50 | 52,50 | 52,50 |
| Gewicht in kg (ca.) | 285 | 350 | 415 | 330 | 415 | 400 | 480 | 335 | 380 | 380 |
| Max.Scheitholzlänge in cm | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 |
| Scheibenmaße in cm (B x T x H) | 51 x 27 x 45 | 66 x 27 x 45 | 60 x 34 x 48 | 44 x 47 x 47 | 44 x 47 x 47 | 44 x 68 x 47 | 44 x 68 x 47 | 55 x 0 x 40 | 58 x 31 x 42 | 58 x 31 x42 |
| Prüfungen | Zulassungen | U10 | U20 | U30 | U50 | U55 | U60 | U65 | G10 | L10 | L20 |
| DIN EN 16510 | 🗸 | 🗸 | - | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 |
| DIN EN 13240 | - | - | 🗸 | - | - | - | - | - | - | - |
| 1. BlmSchV. | 2. BlmSchV | 🗸 | 🗸 | .🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 |
| Aachener | Münchener | Regensburger | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 |
| Art. 15 a B-VG (Österreich) | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 |
| DIN+ | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 |
monolith – Verbrennungsluft-Adapter – Anschluss unten
Für die Modelle G10 und L10/20 der modul Heizkamin-Serie ist ein Verbrennungsluft-Adapter verfügbar.
* Die U-/L- und G-Modelle verfügen über einen Anschlussstutzen nach hinten. Von diesem aus kann mittels Verbindungsleitung nach unten oder hinten angeschlossen werden.
Serie depot – Speicherofen
Es gibt außer den Standardanschlüssen (Rauchrohr, Verbrennungsluft), wie in der nachstehenden Tabelle
gelistet, bei den meisten Modellen noch weitere Anschlussmöglichkeiten (s. Technische Datenblätter).

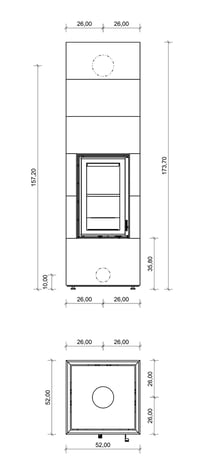

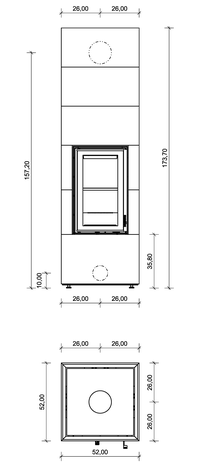

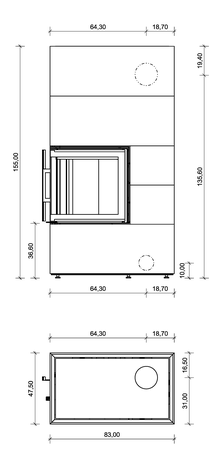

| Leistungsdaten | D10 | D30 | D40 |
| NW-Leistung, kj | kW | 69.000 | 2,4 | 116.000 | 4,0 | 116.000 | 4,0 |
| Wirkungsgrad, % | > 80,0 | > 80,0 | > 80,0 |
| Abgasmassenstrom bei NW, g/s | 11,3 | 20,1 | 20,1 |
| Abgastemp. Abgasstutzen, °C | 133 | 220 | 220 |
| Feinstaub, mg/m3 | 19 | 39 | 39 |
| NOx, mg/m3 | 128 | 128 | 128 |
| CO2, mg/m3 | 1037 | 1218 | 1218 |
| OGC, mg/m3 | 41 | 66 | 66 |
| Mindestförderdruck bei NW, Pa | 11 | 12 | 12 |
| Energieeffizienzklasse | A+ | A+ | A+ |
| Energieeffizienzindex EEI | 114,3 | 107,0 | 107,0 |
| Verbrennungsluftbedarf, m³/h | 38,4 | 37,1 | 37,1 |
| Max. Holzauflagemenge kg/h | 3,5 | 5,5 | 5,5 |
| Rauchrohr | D10 | D30 | D40 |
| Durchmesser in mm | 130 | 150 | 150 |
| Höhe in cm (Abgang hinten) | 158 | 136 | 136 |
|
Verbrennungsluftstutzen(hinten und unten möglich) |
D10 | D30 | D40 |
| Durchmesser in mm | 125 | 125 | 125 |
| Maße | Gewicht | D10 | D30 | D40 |
| Gesamthöhe in cm | 173,70 | 155,00 | 155,00 |
| Gesamtbreite in cm | 52,00 | 83,00 | 83,00 |
| Gesamttiefe in cm | 52,00 | 47,50 | 47,50 |
| Gewicht in kg (ca.) | 633 | 773 | 773 |
| Max. Scheitholzlänge in cm | 25 - 33 | 25 - 33 | 25 - 33 |
| Scheibenmaße in cm (B x T x H) | 31 x 0 x 55 | 50 x 29 x 48 | 50 x 29 x 48 |
| Prüfungen | Zulassungen | D10 | D30 | D40 |
| DIN EN 15250 | 🗸 | 🗸 | 🗸 |
| 1. BlmSchV. | 2. BlmSchV. | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 |
| Aachener | Münchener | Regensburger | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 | 🗸 |
| Art. 15 a B-VG (Österreich) | 🗸 | 🗸 | 🗸 |
| DIN+ | 🗸 | 🗸 | 🗸 |
